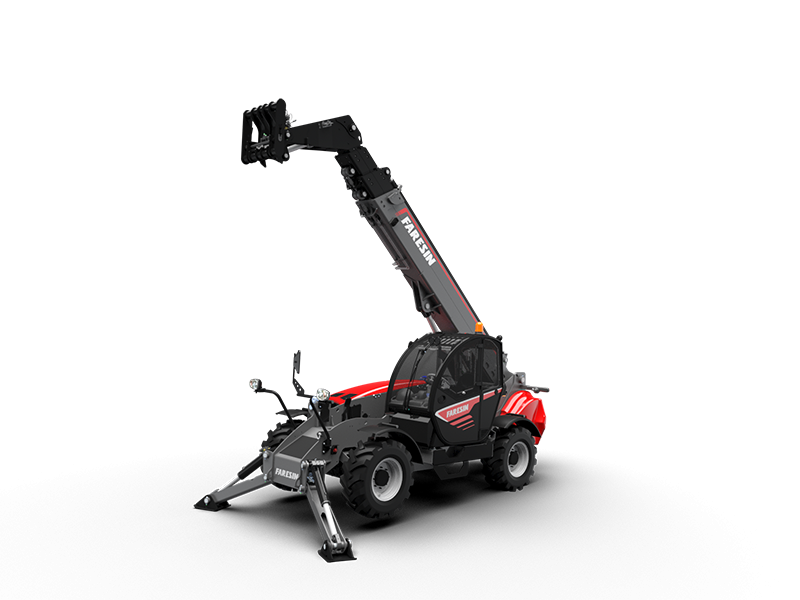

17.40 Nagy emelési magasságú teleszkópos rakodógép

Főbb paraméterek

• Max emelési kapacitás 4 tonna
• Max emelési magasság 16,4 m
• Vízszintes gémkitolás 12,6 m
• Lengésszög 144°
• Gémszekciók száma 3

Méretek

• Magasság 2500 mm
• Szélesség 2331 mm
• Hosszúság 6520 mm

A Big széria egy olyan teleszkópos rakodógép sorozat, amelyet kifejezetten építőipari használatra fejlesztettek. A két- vagy háromszeciós gém szerkezetét úgy alakították ki, hogy a normál karbantartási műveletek során is maximális funkcionalitást biztosítson. Az elülső stabilizátorok használatának és az oldalsó szintezésnek köszönhetően a gép ideális választás minden anyagmozgatási művelethez az építési területeken.

Vezetőfülke

A teleszkópos rakodógép fülkéje a nap folyamán több órán keresztül a kezelő munkaállomása. Ez az oka annak, hogy a Faresin elkötelezett olyan megoldások tervezése és fejlesztése mellett, amelynek köszönhetően folyamatosan javul a kényelem és a biztonság szintje (ROPS- és FOPS-kompatibilis kabin).

• Kabin a piac legnagyobbjai között

• Ergonómia és láthatóság

• 360 fokos rálátás a munkaterületre, mindig

• Hatékony fűtés és szellőzés

• Tágas és kényelmes belső tér

• Színes kijelzővel ellátott műszerfal beépített diagnosztikával

• Garantált biztonság

Hidraulika

Garantált kiváló teljesítmény és maximális megbízhatóság.

• Vezértömb mechanikus/elektro-proporcionális szabályozással

• Kétgörgős joystick, integrált irányváltó (FNR)

• Elektro-proporcionális gém és kiegészítő funkciók

 Hajtáslánc

A legmodernebb hidrosztatikus hajtóművek, amelyek érzékenységet és teljesítményt biztosítanak a gép munkája során.

• 4 kerék meghajtás 3 kormányzási móddal

• Maximális sebesség 25 km/h

• Egysebességes mechanikus sebességváltó

Motor

A Faresin a teleszkópos rakodógépeit új, 74-100 kW-os Stage V-kompatibilis motorokkal látta el, amelyek kiváló teljesítményt és alacsony üzemanyag-felhasználást biztosítanak. A DOC+DPF és SCR-el ellátott kipufogógáz-utókezelő rendszerrel felszerelve hatékonyak és környezetbarátak.

• Hozzáférhető motortér a könnyű karbantartás érdekében

• Kipufogógáz utókezelés DOC+DPF-el (oxidációs katalizátor + részecskeszűrő) + SCR (szelektív katalitikus redukciós) rendszer

• Megnövelt felület

• Tiszta és hatékony

FARESIN 17.40 BIG teleszkópos rakodógép részletes műszaki adatok

Méretek

Magasság: 2500 mm

Szélesség: 2331 mm

Nyomtáv: 1862 mm

Hasmagasság: 280 mm

Első túlnyúlás: 2330 mm

Tengelytáv: 2950 mm

Hátsó túlnyúlás: 1240 mm

Hosszúság vonófej nélkül: 6520 mm

Fülke szélessége: 960 mm

Szélesség letalpalókkal: 3418 mm

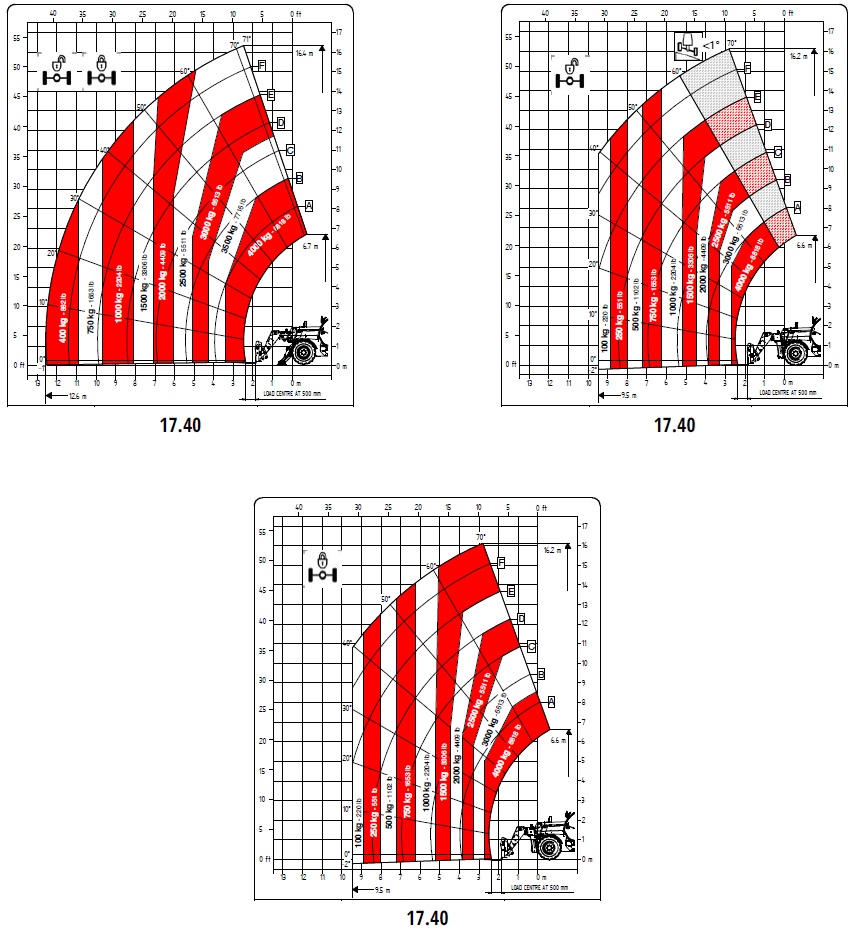

Emelőszerkezet és rakodási adatok

Maximális emelési teherbírás: 4000 kg

Maximális emelési magasság: 16,4 m

Maximális vízszintes gémkinyúlás: 12,6 m

Kitolható gémtagok száma: 3

Eszközbillentési szög: 144°

Folyadéktartályok térfogata

Üzemanyagtartály: 120 liter

AdBlue tartály: 10 liter

Hidraulikaolaj-tartály: 150 liter

Csatlakozó berendezések, felfogatások és alvázfunkciók

FH felfogatás: A Classic 55, Classic 74 és Classic 75 típusokhoz

FH Heavy felfogatás: A Classic 55, Classic 74 és Classic 75 típusokhoz

Euro felfogatás: A Classic 55, Classic 74 és Classic 75 típusokhoz

Egyéb felfogatás: A Classic 55, Classic 74 és Classic 75 típusokhoz

Farmatics telematikai rendszer: A Classic 55, Classic 74 és Classic 75 típusokhoz

10°-os alvázszintezés: A Classic 55, Classic 74 és Classic 75 típusokhoz

Első letalpalók: A Classic 55, Classic 74 és Classic 75 típusokhoz

Hátsó híd oszcilláció-gátló: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Kanál funkció: A Classic 55, Classic 74 és Classic 75 típusokhoz

Maximális önsúly típusok szerint

Classic 55: 11 660 kg

Classic 74: 11 810 kg

Classic 75: 11 660 kg

Kormányzás és gumiabroncsok

Fordulókör sugara: 4,2 m

Gumiabroncsok: 400/70-20 MPT01 PR14 OFF+35

Gumiabroncsok: 400/70-24 OFFSET +29

Gumiabroncsok: 400/70-24" OFFSET +29 NO MARK

Gumiabroncsok: 445/65 R22.5 OFFSET +50

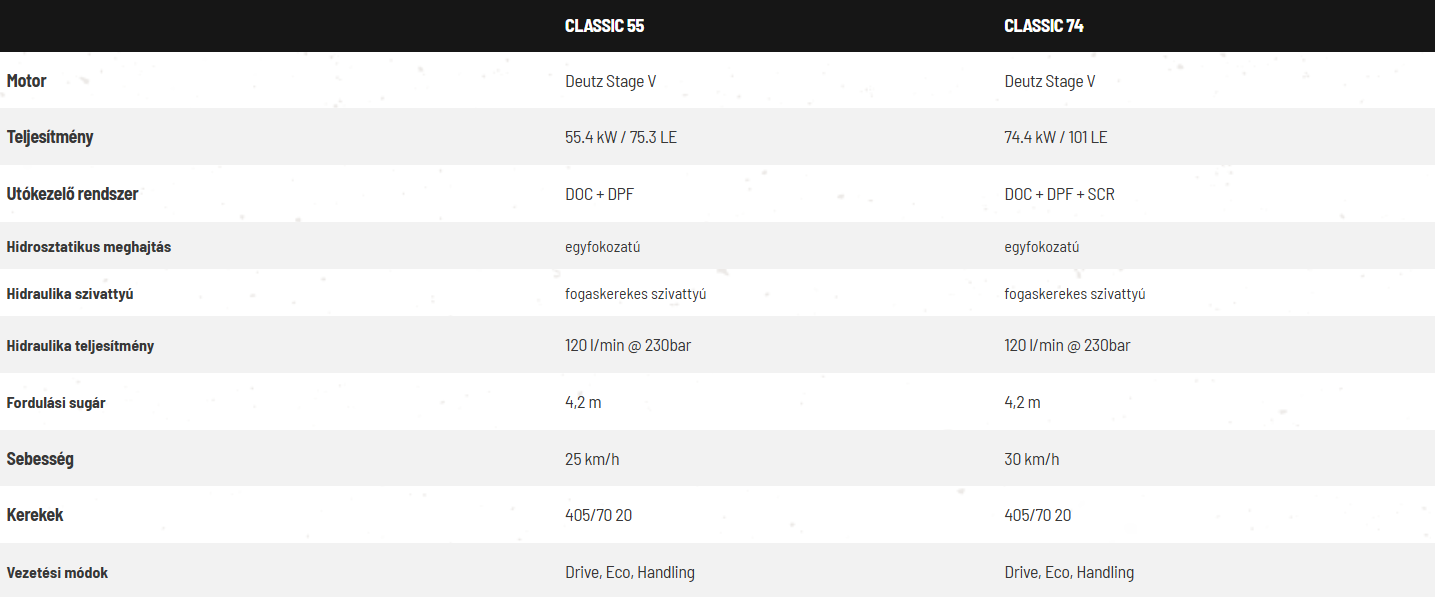

Motor és hűtés konfigurációk

Deutz 55,4 kW / 75 LE STAGE motor: A Classic 55 típushoz

Deutz 74 kW / 101 LE STAGE IIIA motor: A Classic 74 és Classic 75 típusokhoz

Motor hűtővíz-előmelegítő: Opcionális a Classic 74 és Classic 75 típusokhoz

Kipufogógáz-utókezelő rendszer (csak Stage V esetén) - DOC/DPF: A Classic 55 típushoz

Kipufogógáz-utókezelő rendszer (csak Stage V esetén) - DOC/DPF+SCR: A Classic 74 és Classic 75 típusokhoz

Mechanikus hűtőventilátor: A Classic 55, Classic 74 és Classic 75 típusokhoz

Hidraulika konfigurációk

Fogaskerekes hidraulikaszivattyú: A Classic 55, Classic 74 és Classic 75 típusokhoz

Hidraulika szállítási teljesítmény és nyomás (120 liter/perc / 230 bar): A Classic 55, Classic 74 és Classic 75 típusokhoz

Áramlásmegosztó vezértömb: A Classic 55, Classic 74 és Classic 75 típusokhoz

Mechanikus (elektro-proporcionális) joystick: A Classic 55, Classic 74 és Classic 75 típusokhoz

Munkaeszköz-gyorscsatlakozó: A Classic 55, Classic 74 és Classic 75 típusokhoz

Gémcsillapítás: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Úszógém (lebegőgém) funkció: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Kézi 6-utas váltószelep: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Folyamatos hidraulika-térfogatáram a gémfejen: Opcionális a Classic 55 típushoz

Mászófokozat (Lassító áttétel): Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Gém elektromos csatlakozó (PER): Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Hajtáslánc és tengelyek konfigurációk

Hidrosztatikus hajtás egysebességes (25 km/h): A Classic 55, Classic 74 és Classic 75 típusokhoz

Hidrosztatikus hajtás egysebességes (30 km/h): A Classic 55, Classic 74 és Classic 75 típusokhoz

Első tengely 45%-os korlátozott csúszású önzáró differenciálművel: A Classic 55, Classic 74 és Classic 75 típusokhoz

Hátsó tengely nyitott differenciálművel: A Classic 55, Classic 74 és Classic 75 típusokhoz

Fékrendszer konfigurációk

Olajfürdős többtárcsás üzemi fék: A Classic 55 típushoz

Olajfürdős többtárcsás, negatív fék (SAHR) parkolófék: A Classic 55, Classic 74 és Classic 75 típusokhoz

Pneumatikus/hidraulikus pótkocsifék: A Classic 55, Classic 74 és Classic 75 típusokhoz

Világítás konfigurációk

Első fényszórók: A Classic 55, Classic 74 és Classic 75 típusokhoz

Hátsó lámpák: A Classic 55, Classic 74 és Classic 75 típusokhoz

Első és hátsó munkalámpák: Opcionális a Classic 55 típushoz

Gém munkalámpák: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Hátsó pótkocsi-világítás csatlakozó: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Kabin és egyéb felszerelések konfigurációk

Standard fülke: A Classic 55, Classic 74 és Classic 75 típusokhoz

Szélvédő védőrács: Opcionális a Classic 55 típushoz

3.5 hüvelykes színes kijelző: A Classic 55, Classic 74 és Classic 75 típusokhoz

Start-Stop rendszer (IAS): Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Légkondicionáló berendezés: Opcionális a Classic 55, Classic 74 és Classic 75 típusokhoz

Vonófej: Opcionális a Classic 74 és Classic 75 típusokhoz
