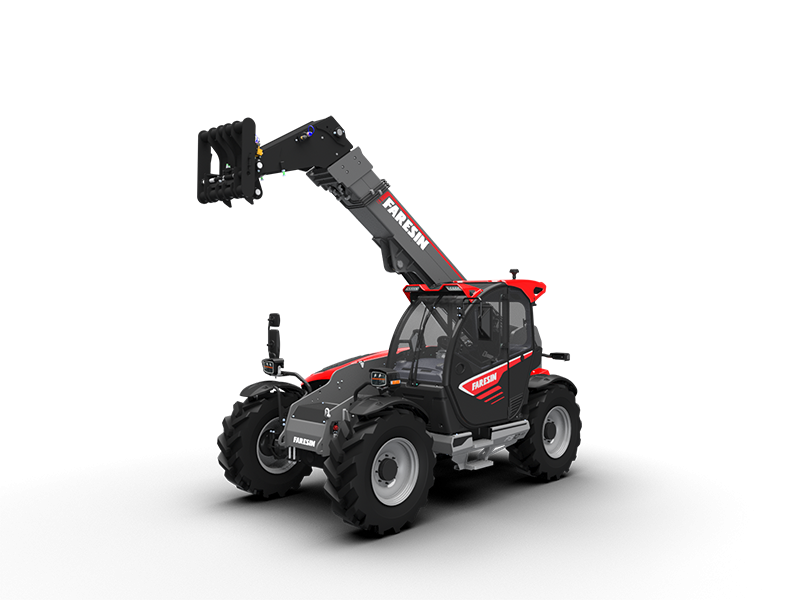

8.40 Univerzális teleszkópos rakodógép

Főbb paraméterek

• Max emelési kapacitás 4 tonna
• Max emelési magasság 8 m
• Vízszintes hatósugár 4,5 m
• Lengésszög 144°
• Gémszekciók száma 1

Méretek

• Magasság 2450 mm
• Szélesség 2310 mm
• Hosszúság 5340 mm

Az új FS Middle széria teleszkópos rakodógépei bármilyen helyzetben használhatóak, mind a mezőgazdaságban, mind az építőiparban, 7-10 méteres gémekkel akár 4,5 tonnát is megemelnek. Felszerelhetőek a HVTronic elektronikusan vezérelt fokozatmentes sebességváltóval is a teljes kényelem érdekében, amely hallatán minden gépkezelőt az „ennek benne kell lennie” érzés fog el.

Az új dizájn minden részletében érzelmeket közvetít, kifejezi a stílust és megtestesíti a gép technikai adottságait. A letisztult és lényegre törő vonalak több ezer ügyféltől kapott visszajelzés, a több szektorban szerzett tapasztalat, valamint mérnökeink és tervezőink aprólékos munkájának eredménye. Az eredmény a kivételes látási viszonyok a gépkezelő számára.

• Lejjebb pozícionált motorháztető

• Nagy szilárdságú sárvédők

• Full Led világítás

• Széles, dönthető visszapillantó tükrök

Kabin

A fejlett műszerfal intuitívan elrendezett kezelőszervekkel, funkcionálitás szerint került kialakításra. Ami a biztonságot illeti, a Rops érvényes Fops európai, valamint az Egyesült Államokban érvényben lévő Ansi tanúsítványokkal rendelkezik a gép, szigorúan betartva a hatályos jogszabályokat.

• Az összes funkcionális és biztonsági paraméter azonnali ellenőrzése

• Rendkívül érzékeny és pontos gémvezérlés

• Speciális, gép kezelésével kapcsolatos funkciók beállítása és programozása

• Légrugós ülés többféle állítási lehetőséggel a kezelői kényelem érdekében

Hidraulika

A hidraulikus egység a teleszkópos rakodógépek igazi erőssége. A Faresin Industries igyekezett túlméretezni, hogy garantálja a sokoldalú felhasználást, a gyors munkaciklusokat, valamint a problémamentes és precíz mozgást. A hidraulikakör ugyanazt a tervezési logikát alkalmazza, hogy minden felhasználásra moduláris megoldásokat kínáljon, mindig a teljesítmény optimalizálása és az üzemanyag-fogyasztás korlátozása mellett.

• Flow sharing vezértömb proporcionális hidraulikus/elektromos vezérléssel

• Ecofast szelep: kis sebességnél is felgyorsítja a gém mozgását (PERFORMANCE és EXCELLENCE)

• Ecofast-E több elektronikus terheléskompenzációt és nagyobb munkabiztonságot biztosít

• Elektro-proporcionális gém és kiegészítő funkciók

Meghajtás

Az FS Middle minden változatát már alapfelszereltségként Ecodrive hidrosztatikus sebességváltó vezérléssel szállítjuk, amely egy olyan fejlett megoldás, amely képes a vezetési módtól függően adagolni a megosztott teljesítményt, hogy a motor teljesítményét a lehető legjobban kihasználja, ugyanakkor jelentősen csökkentse az üzemanyag-fogyasztást.

• 4 kerék meghajtás 3 kormányzási móddal

• Egyfokozatú hidrosztatikus sebességváltó 0 és 30 km/óra között (CLASSIC és DYNAMIC)

• Kétsebességes mechanikus sebességváltó 24,8 mph maximális sebességgel (PERFORMANCE és EXCELLENCE)

• Ecodrive: a motor teljesítményének jobb kihasználása az üzemanyag-fogyasztás csökkentése mellett anélkül, hogy a teljesítmény csökkenne

Motor

A dízelmotor és a kapcsolódó alkatrészek hosszirányú elrendezése jobb erőátvitelt és a hűtőrendszer hatékony kezelését teszi lehetővé. A vízszintesen, a sártól és szennyeződésektől távol elhelyezett integrált hőcserélő egy elektronikusan vezérelt szellőzőrendszert tartalmaz, amely csak szükség esetén működik, és amely képes megfordítani a levegő áramlását, hogy eltávolítsa a felgyülemlett szennyeződést.

•  DOC+DPF és SCR kipufogógáz-utókezelés (75/100 kW)

• Önálló és megfordítható hűtőventilátor

•  “AutoStop”, amely leállítja a motort, amikor a kezelő feláll az ülésből, majd újra bekapcsol

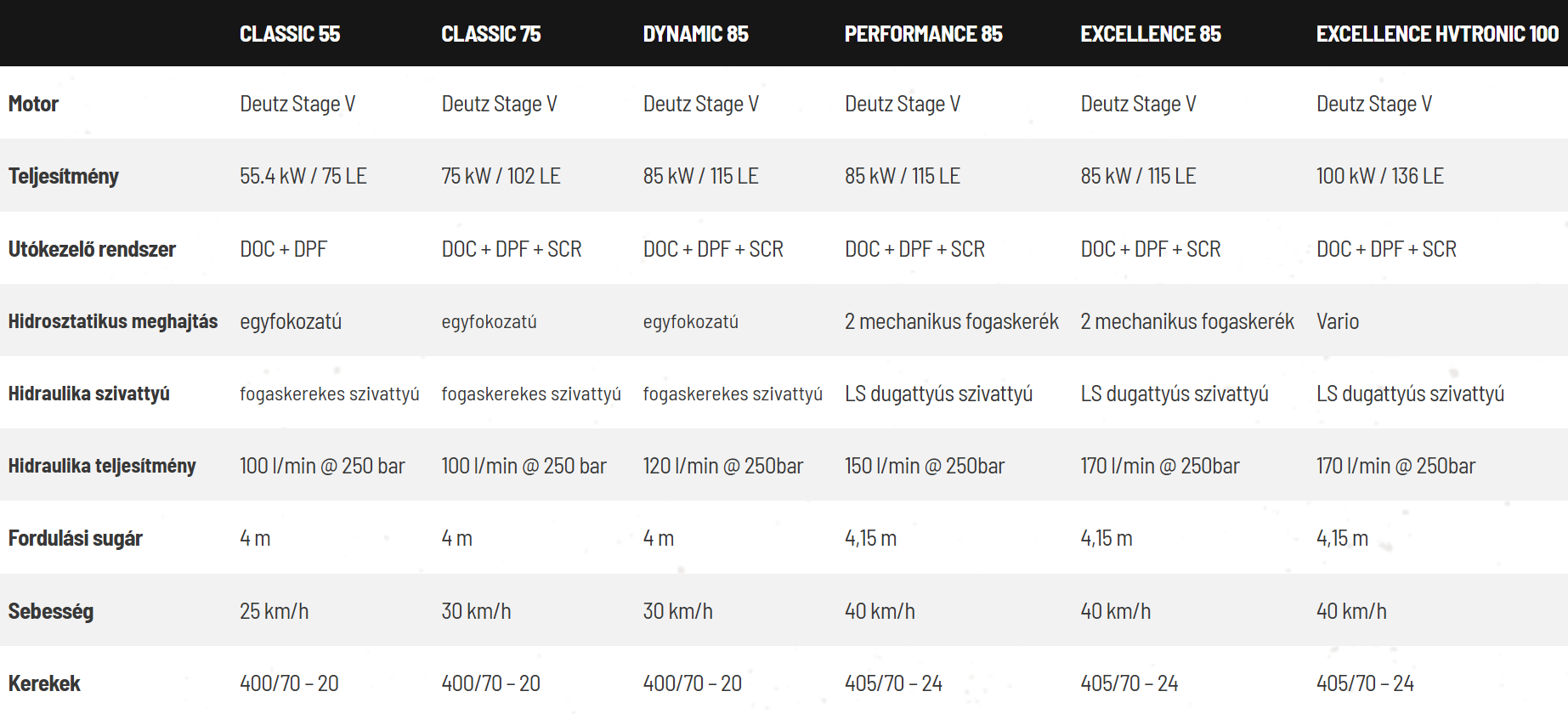

FARESIN FS 8.40 MIDDLE Műszaki Adatok

Méretek

Magasság: 2.450 mm

Szélesség: 2.310 mm

Nyomtáv: 1.862 mm

Hasmagasság: 350 mm

Első túlnyúlás: 1.425 mm

Tengelytáv: 2.950 mm

Hátsó túlnyúlás: 804 mm

Hosszúság vonóhorog nélkül: 5.179 mm

Hosszúság vonóhoroggal: 5.340 mm

Fülke szélessége: 960 mm

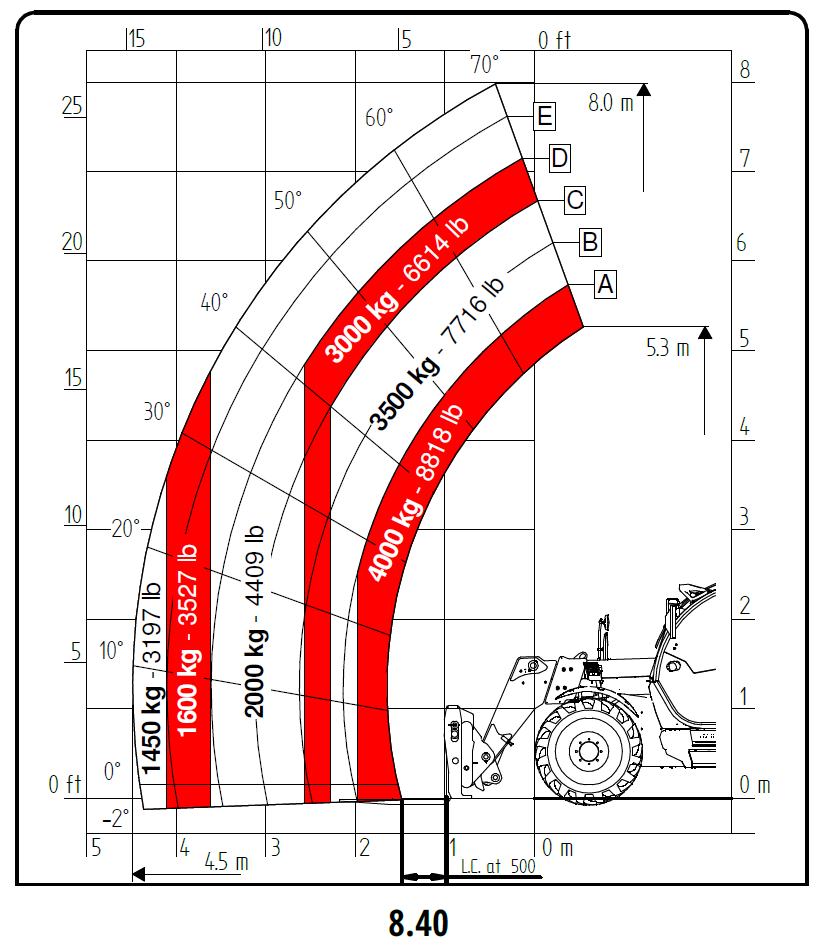

Emelőrendszer

Maximális emelőkapacitás: 4.000 kg

Maximális emelési magasság: 8 m

Maximális vízszintes gémkinyúlás: 4,5 m

Gémkinyúlás maximális magasságban: 0,45 m

Billenési szög: 144°

Tartálykapacitások

Üzemanyagtartály: 120 liter

AdBlue tartály: 10 liter

Hidraulikaolaj tartály: 120 liter

Súlyadatok (Maximális önsúly konfigurációk szerint)

Classic 55: 8.620 kg

Classic 75: 8.720 kg

Dynamic 85: 8.720 kg

Performance 85: 8.720 kg

Excellence 85: 8.770 kg

Excellence HVTronic 100: 8.880 kg

Gumiabroncsok és Kormányzás

Fordulókör sugara: 4,15 m

Alapfelszereltségű gumiabroncs: 400/70-20

Opcionális gumiabroncsok: 400/70-24; 460/70-R24" LIFT PRO OFFSET +29; 460/70-R24" XMCL OFFSET +29; 18-19.5 MPT-06 OFFSET +40

Motor (Deutz) és Kipufogógáz-kezelés

Classic 55: Deutz 55,4 kW / 75 LE motor; DOC/DPF rendszer

Classic 75: Deutz 75 kW / 102 LE motor; DOC/DPF+SCR rendszer

Dynamic 85: Deutz 85 kW / 115 LE motor; DOC/DPF+SCR rendszer

Performance 85: Deutz 100 kW / 136 LE motor; DOC/DPF+SCR rendszer

Excellence 85 / Excellence HVTronic 100: Deutz 100 kW / 136 LE motor; DOC/DPF+SCR rendszer

Hidraulika rendszerek

Classic 55 / Classic 75: Fogaskerekes szivattyú, 100 liter/perc áramlás, 250 bar nyomás

Dynamic 85: Fogaskerekes szivattyú, 120 liter/perc áramlás, 250 bar nyomás

Performance 85: LS dugattyús szivattyú, 150 liter/perc áramlás, 250 bar nyomás

Excellence 85 / Excellence HVTronic 100: LS dugattyús szivattyú, 170 liter/perc áramlás, 250 bar nyomás

Vezérlés (Joystick): Hidraulikus a Classic, Dynamic és Performance modelleknél, CAN-BUS rendszerű az Excellence modelleknél

Hűtőventilátor: Proporcionális (a Dynamic, Performance és Excellence modelleknél visszafordítható lapátú funkcióval - reversible - kiegészítve)

Fékrendszer és Tengelyek

Üzemi fék: Olajfürdős többtárcsás fék

Parkolófék: Olajfürdős többtárcsás, negatív hajtású SAHR típus

Tengelyek: 45%-os önzáró differenciálmű (limited slip) elöl, nyitott differenciálmű hátul (opcionálisan 100%-os differenciálzár is elérhető hátul)

Fülke és Kijelzők

Fülke típusa: Standard fülke a Classic, Dynamic és Performance modelleknél, "Comfort Plus" fülke az Excellence modelleknél

Érintőképernyős színes kijelző: 5 colos az alapmodelleknél, 7 colos az Excellence modelleknél

Telematika: Farmatics rendszer (opcionális)
