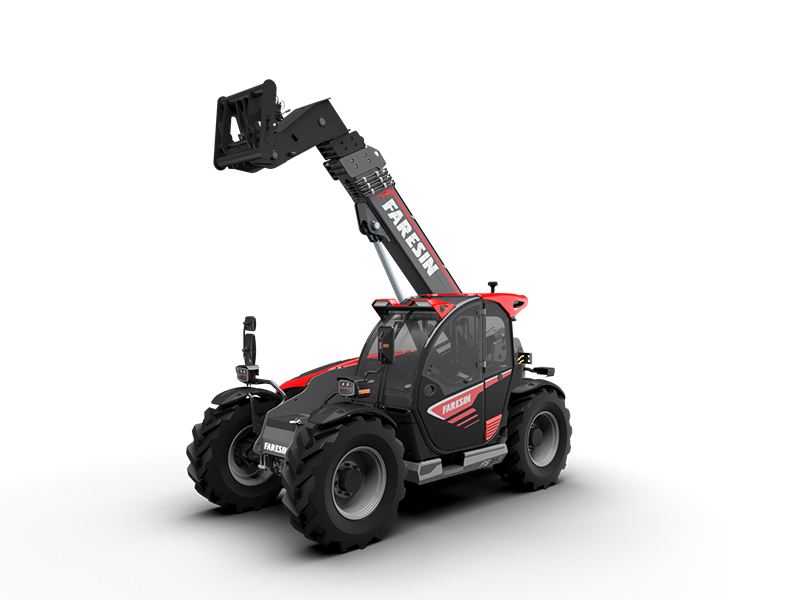

9.32C Compact teleszkópos rakodógép

Főbb paraméterek

• Max emelési kapacitás 3,2 tonna
• Max emelési magasság 9 m
• Vízszintes hatósugár 5,9 m
• Lengésszög 155°
• Gémszekciók száma 2
• Súly 6900 kg

Méretek

• Magasság 2250 mm
• Magasság alacsonyabb kabinnal 2060 mm
• Szélesség 2100 mm

Az új FS Compact sorozat teleszkópos rakodógépek maximális teherbírása 3,2 t, maximális emelőmagassága 9 m. A kompakt méretek kiváló teljesítményt garantálnak, egyedülálló agilitással, stabilitással és kifinomult sokoldalúsággal. A sorozat lejjebb pozícionált fülkével is kapható, hogy a magasság 2,06 m-re csökkenjen.

Az új dizájn minden részletében érzelmeket közvetít, kifejezi a stílust és megtestesíti a gép technikai adottságait. A letisztult és lényegre törő vonalak több ezer ügyféltől kapott visszajelzés, a több szektorban szerzett tapasztalat valamint mérnökeink és tervezőink aprólékos munkájának eredménye. Az eredmény a kivételes látási viszonyok a gépkezelő számára.

• Lejjebb pozícionált motorháztető

• Nagy szilárdságú sárvédők

• Full Led világítás

• Széles, dönthető visszapillantó tükrök

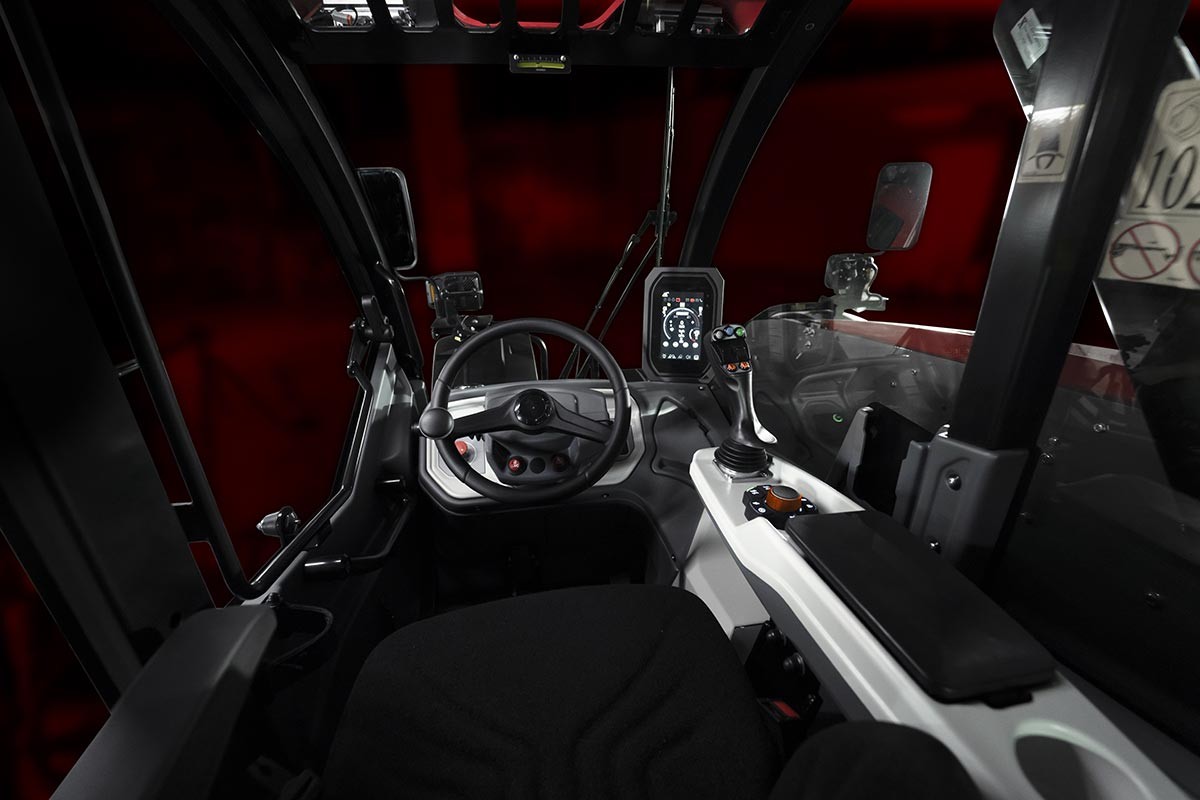

Vezetőfülke

A fejlett műszerfal intuitívan elrendezett kezelőszervekkel, funkcionálitás szerint került kialakításra. Ami a biztonságot illeti, a Rops érvényes Fops európai, valamint az Egyesült Államokban érvényben lévő Ansi tanúsítványokkal rendelkezik a gép, szigorúan betartva a hatályos jogszabályokat.

• Az összes funkcionális és biztonsági paraméter azonnali ellenőrzése

• Rendkívül érzékeny és pontos gémvezérlés

• Speciális, gép kezelésével kapcsolatos funkciók beállítása és programozása

• Légrugós ülés többféle állítási lehetőséggel a kezelői kényelem érdekében

Hidraulika

A hidraulikus egység a teleszkópos rakodó igazi erőssége. A Faresin Industries igyekezett túlméretezni, hogy garantálja a sokoldalú felhasználást, a gyors munkaciklusokat, valamint a problémamentes és precíz mozgást. A hidraulikakör ugyanazt a tervezési logikát alkalmazza, hogy minden felhasználásra moduláris megoldásokat kínáljon, mindig a teljesítmény optimalizálása és az üzemanyag-fogyasztás korlátozása mellett.

• Flow sharing vezértömb proporcionális hidraulikus/elektromos vezérléssel

• Ecofast szelep: kis sebességnél is felgyorsítja a gém mozgását (PERFORMANCE és EXCELLENCE)

• Ecofast-E több elektronikus terheléskompenzációt és nagyobb munkabiztonságot biztosít

• Elektro-proporcionális gém és kiegészítő funkciók

Hajtáslánc

Az FS Compact minden változatát már alapfelszereltségként Ecodrive hidrosztatikus sebességváltó vezérléssel szállítjuk, amely egy olyan fejlett megoldás, amely képes a vezetési módtól függően adagolni a megosztott teljesítményt, hogy a motor teljesítményét a lehető legjobban kihasználja, ugyanakkor jelentősen csökkentse az üzemanyag-fogyasztást.

• 4 kerék meghajtás 3 kormányzási móddal

• Egyfokozatú hidrosztatikus sebességváltó 0 és 30 km/óra között (CLASSIC és DYNAMIC)

• Kétsebességes mechanikus sebességváltó 24,8 mph maximális sebességgel (PERFORMANCE és EXCELLENCE)

• Ecodrive: a motor teljesítményének jobb kihasználása az üzemanyag-fogyasztás csökkentése mellett anélkül, hogy a teljesítmény csökkenne

Motor

A dízelmotor és a kapcsolódó alkatrészek hosszirányú elrendezése jobb erőátvitelt és a hűtőrendszer hatékony kezelését teszi lehetővé. A vízszintesen, a sártól és szennyeződésektől távol elhelyezett integrált hőcserélő egy elektronikusan vezérelt szellőzőrendszert tartalmaz, amely csak szükség esetén működik, és amely képes megfordítani a levegő áramlását, hogy eltávolítsa a felgyülemlett szennyeződést.

• DOC+DPF és SCR kipufogógáz-utókezelés (75/100 kW)

• Önálló és megfordítható hűtőventilátor

• “AutoStop”, amely leállítja a motort, amikor a kezelő feláll az ülésből, majd újra bekapcsol

A Faresin Industries igyekezett megfelelni a piaci igényeknek, és a standard változatot egy alacsony fülkés változattal egészítette ki, amelynek maximális magassága mindössze 2,06 m a fülke legmagasabb pontján. Ez a változat ideális gép számos esetben, például szűk, alacsony belmagasságú épületekben, baromfitartásban stb.

• Csökkentett magasság 2060 mm-ig

• Más modellekkel megegyező teljesítmény

FARESIN FS 9.32 COMPACT Részlete műszaki Adatlap

Méretek

Magasság: 2.250 mm

Szélesség: 2.100 mm

Nyomtáv: 1.670 mm

Hasmagasság: 330 mm

Első túlnyúlás: 1.075 mm

Tengelytáv: 2.950 mm

Hátsó túlnyúlás: 640 mm

Hosszúság vonóhorog nélkül: 4.670 mm

Hosszúság vonóhoroggal: 4.820 mm

Fülke szélessége: 960 mm

Magasság alacsony fülkés modell esetén (Low cab): 2.060 mm

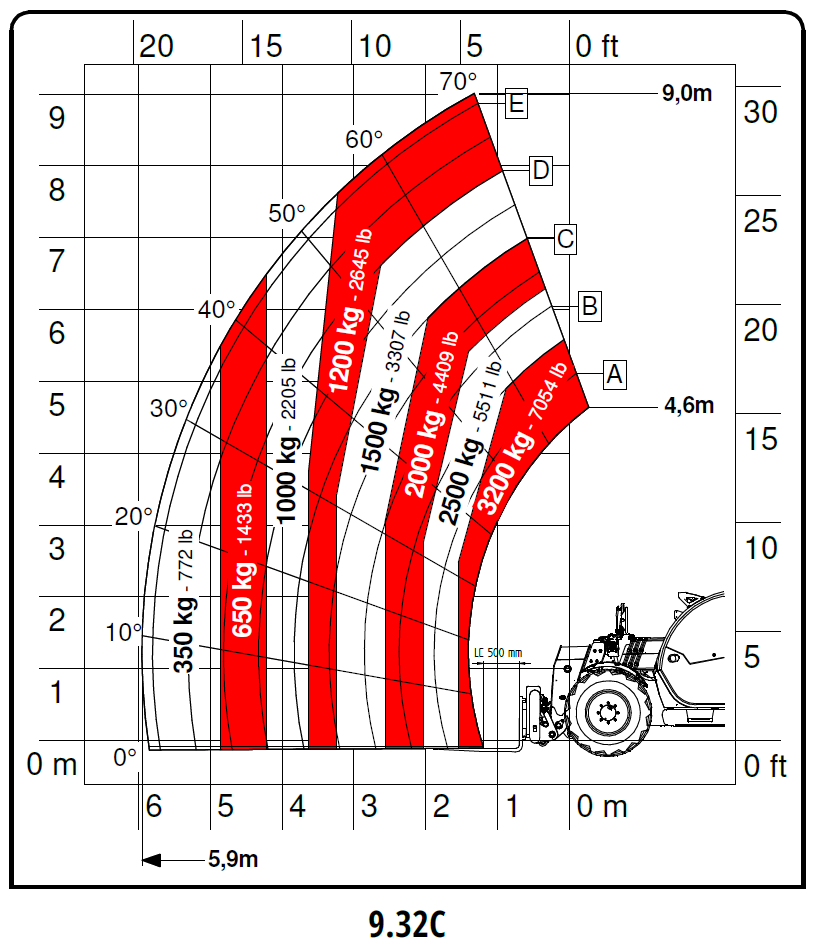

Gém

Maximális emelőkapacitás: 3.200 kg

Maximális emelési magasság: 9,0 m

Maximális vízszintes gémkinyúlás: 5,9 m

Kitolható gémrészek száma: 2

Billenési szög: 155°

Tartálykapacitások

Üzemanyagtartály: 120 liter

Üzemanyagtartály alacsony fülkés modellnél: 110 liter

AdBlue tartály: 10 liter

Hidraulikaolaj tartály: 90 liter

Súlyadatok (Maximális önsúly konfigurációk szerint)

Classic 55: 6.750 kg

Classic 75: 6.800 kg

Dynamic 85: 6.900 kg

Performance 85: 7.000 kg

Excellence 85: 7.000 kg

Gumiabroncsok és Kormányzás

Fordulókör sugara: 3,8 m

Alapfelszereltségű gumiabroncs: 400/70-20

Opcionális gumiabroncsok: 400/70-24; 460/70-R24" LIFT PRO OFFSET +29; 460/70-R24" XMCL OFFSET +29; 18-19.5 MPT-06 OFFSET +40

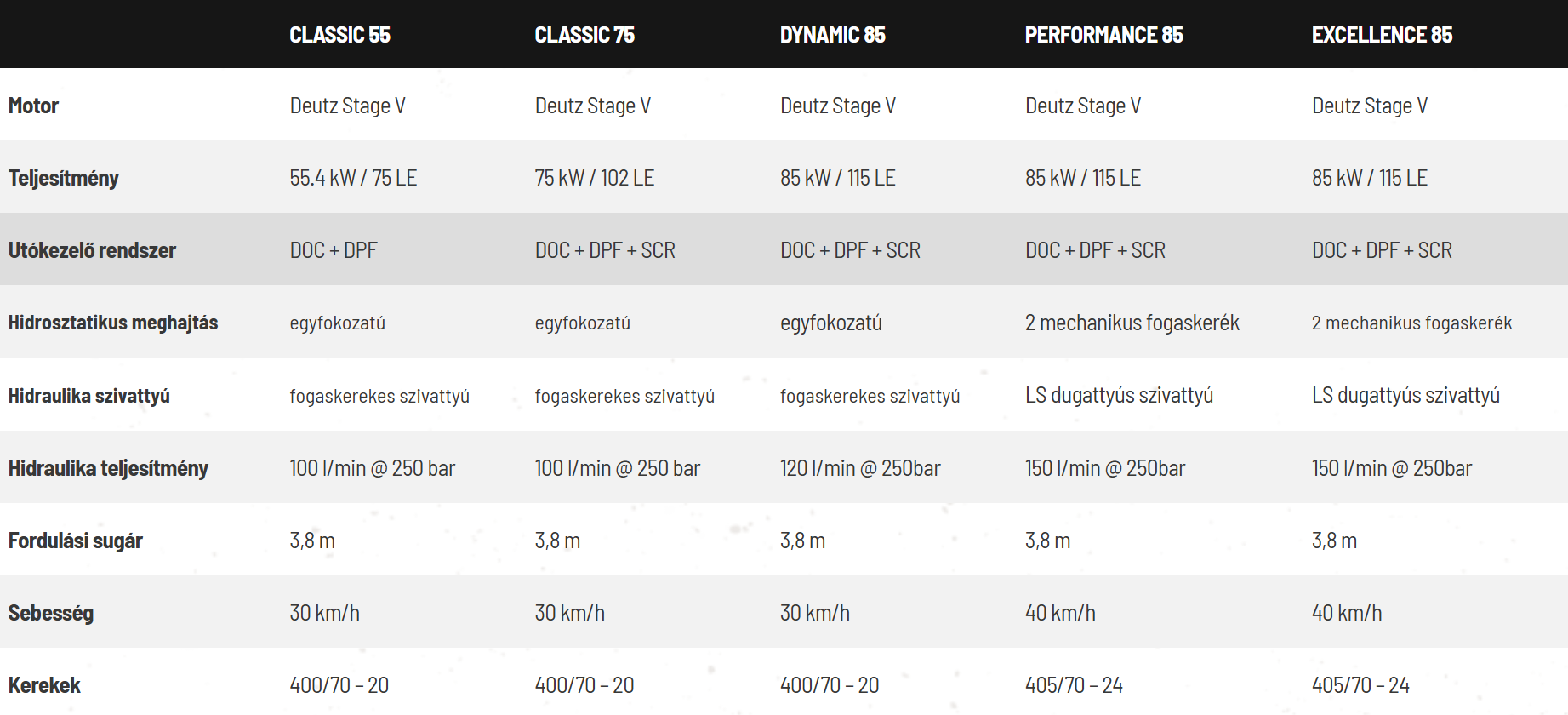

Motor (Deutz - STAGE V) és Hidraulika rendszerek

Classic 55: Deutz 55,4 kW / 75 LE motor; DOC/DPF kipufogógáz-kezelés; Fogaskerekes szivattyú (100 liter/perc áramlás / 250 bar nyomás)

Classic 75: Deutz 75 kW / 102 LE motor; DOC/DPF+SCR kipufogógáz-kezelés; Fogaskerekes szivattyú (100 liter/perc áramlás / 250 bar nyomás)

Dynamic 85: Deutz 85 kW / 115 LE motor; DOC/DPF+SCR kipufogógáz-kezelés; Fogaskerekes szivattyú (120 liter/perc áramlás / 250 bar nyomás)

Performance 85: Deutz 100 kW / 136 LE motor; DOC/DPF+SCR kipufogógáz-kezelés; LS dugattyús szivattyú (150 liter/perc áramlás / 250 bar nyomás)

Excellence 85: Deutz 100 kW / 136 LE motor; DOC/DPF+SCR kipufogógáz-kezelés; LS dugattyús szivattyú (170 liter/perc áramlás / 250 bar nyomás)

Hűtőventilátor: Proporcionális (a Performance és Excellence modelleknél visszafordítható lapátú funkcióval - reversible - kiegészítve)

Vezérlés (Joystick): Hidraulikus az alapmodelleknél, CAN-BUS rendszerű az Excellence modellnél

Erőátvitel és Fékrendszer

Erőátvitel típusok: Hidrosztatikus egyfokozatú 30 km/h; vagy Hidrosztatikus két mechanikus fokozattal 40 km/h

Üzemi fék: Olajfürdős többtárcsás

Parkolófék: Olajfürdős többtárcsás, negatív hajtású SAHR típus

Tengelyek: 45%-os önzáró differenciálmű (limited slip) elöl, nyitott differenciálmű hátul (opcionálisan 100%-os differenciálzár is elérhető hátul)

Fülke és Kijelzők

Fülke típusa: Standard fülke a Classic, Dynamic és Performance modelleknél, "Comfort Plus" fülke az Excellence modellnél

Érintőképernyős színes kijelző: 5 colos az alapmodelleknél, 7 colos az Excellence modellnél

Telematika: Farmatics rendszer (opcionális)
