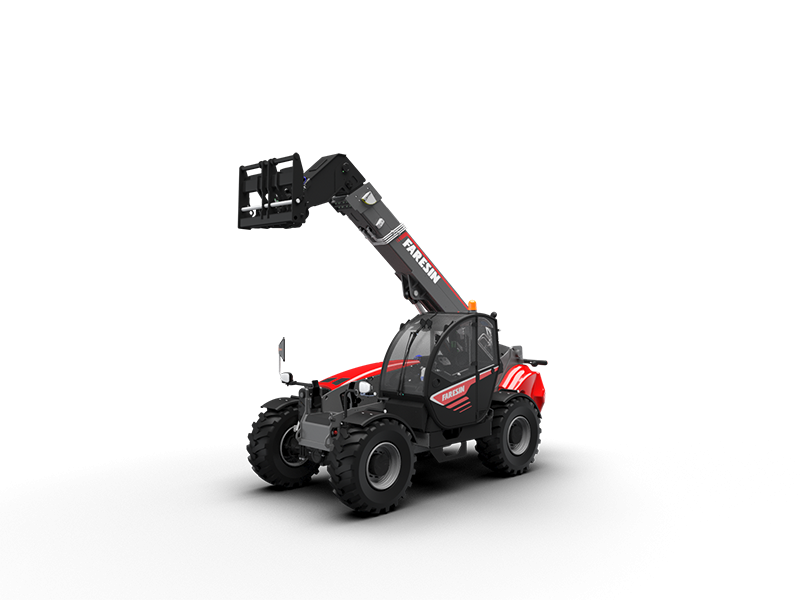

9.70 Heavy Duty teleszkópos rakodógép

Főbb paraméterek

• Max emelési kapacitás 7 tonna
• Max emelési magasság 8,8 m
• Vízszintes gémkitolás 4,7 m
• Lengésszög 149°
• Gémszekciók száma 1

Méretek

• Magasság 2550 mm
• Szélesség 2334 mm
• Hosszúság 5556 mm

A nagy teherbírású teleszkópos rakodógépek családját a mezőgazdasági, építőipari és ipari szektor számára fejlesztették, teljesítményt, precizitást és vezérlést kínál nagyfokú kezelhetőség mellett.

A teleszkópos rakodógép fülkéje a nap folyamán több órán keresztül a kezelő munkaállomása. Ez az oka annak, hogy a Faresin elkötelezett olyan megoldások tervezése és fejlesztése mellett, amelynek köszönhetően folyamatosan javul a kényelem és a biztonság szintje (ROPS- és FOPS-kompatibilis kabin).

• Kabin a piac legnagyobbjai között

• Ergonómia és láthatóság

• 360 fokos rálátás a munkaterületre, mindig

• Hatékony fűtés és szellőzés

• Tágas és kényelmes belső tér

• Színes kijelzővel ellátott műszerfal beépített diagnosztikával

• Garantált biztonság

Garantált kiváló teljesítmény és maximális megbízhatóság.

Vezértömb mechanikus/elektro-proporcionális szabályozással

• Flow sharing vezértömb proporcionális hidraulikus/elektromos vezérléssel (HLS / VPSe)

• Kétgörgős joystick, integrált irányváltó (FNR)

• Elektro-proporcionális gém és kiegészítő funkciók

• Regenerációs szelep (HLS / VPSe)

A legmodernebb hidrosztatikus hajtóművek, amelyek érzékenységet és teljesítményt biztosítanak a gép munkája során.

• 4 kerék meghajtás 3 kormányzási móddal

• Kétsebességes mechanikus sebességváltó 40 km/h maximális sebességgel (CLASSIC, HLS)

• Fokozatmentes sebességváltó 40 km/h sebességig (VPSe)

A Faresin a teleszkópos rakodógépeit új, 74-100 kW-os Stage V-kompatibilis motorokkal látta el, amelyek kiváló teljesítményt és alacsony üzemanyag-felhasználást biztosítanak. A DOC+DPF és SCR-el ellátott kipufogógáz-utókezelő rendszerrel felszerelve hatékonyak és környezetbarátak.

• Hozzáférhető motortér a könnyű karbantartás érdekében

• Kipufogógáz utókezelés DOC+DPF-el (oxidációs katalizátor + részecskeszűrő)

• megnövelt felület

• Tiszta és hatékony

FARESIN 9.70 HEAVY DUTY MŰSZAKI ADATOK

Méretek

Magasság: 2550 mm

Szélesség: 2334 mm

Nyomtáv: 1840 mm

Hasmagasság: 410 mm

Első túlnyúlás: 1373 mm

Tengelytáv: 2950 mm

Hátsó túlnyúlás: 1265 mm

Hosszúság vonófej nélkül: 5556 mm

Hosszúság vonófejjel: 5628 mm

Fülke szélessége: 960 mm

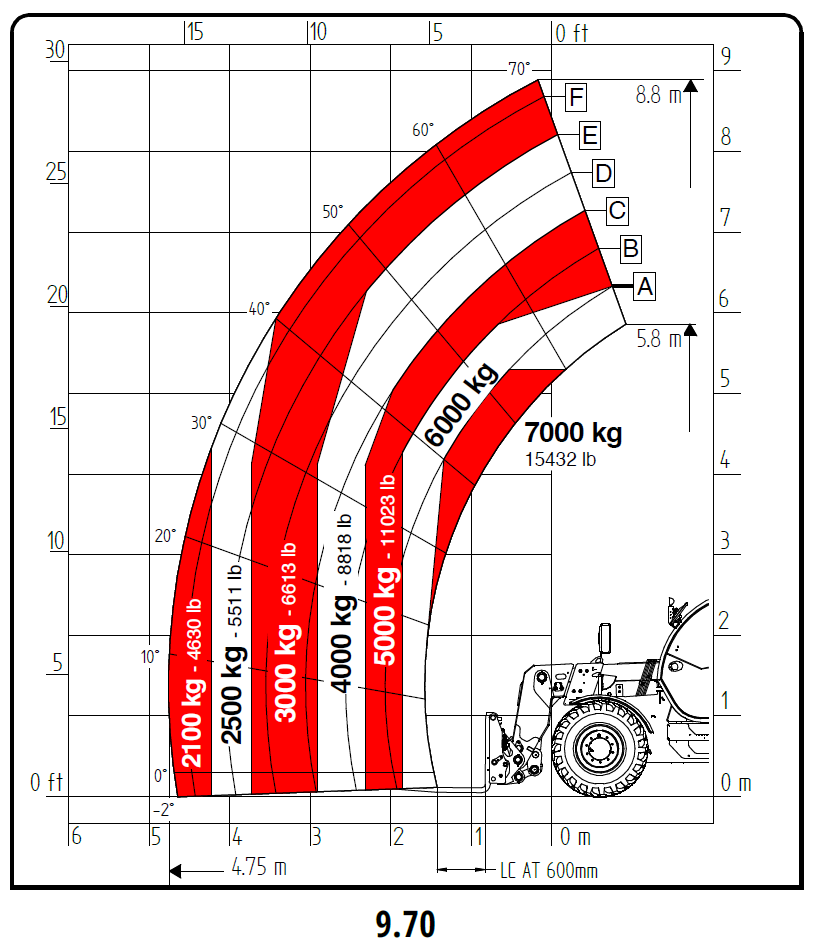

Emelőszerkezet és rakodási adatok

Maximális emelési teherbírás: 7000 kg

Maximális emelési magasság: 8,8 m

Maximális vízszintes gémkinyúlás: 4,75 m

Kitolható gémtagok száma: 1

Eszközbillentési szög: 149°

Folyadéktartályok térfogata

Üzemanyagtartály: 120 liter

AdBlue tartály: 10 liter

Hidraulikaolaj-tartály: 150 liter

Csatlakozó berendezések, felfogatások és alvázfunkciók

FH felfogatás: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

FH Heavy felfogatás: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Euro felfogatás: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Egyéb felfogatás: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Farmatics telematikai rendszer: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

10°-os alvázszintezés: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Első letalpalók: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hátsó híd oszcilláció-gátló: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Kanál funkció: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Maximális önsúly típusok szerint

Classic 74: 10 700 kg

Classic 75: 10 700 kg

HLS 74: 10 900 kg

VPS 100: 11 000 kg

Kormányzás és gumiabroncsok

Fordulókör sugara: 4,5 m

Gumiabroncsok: 445/65-R22 OFFSET+40

Gumiabroncsok: 18-22.5 MPT06 OFFSET +40

Gumiabroncsok: 375/85-24 CAMSO 7835 OFFSET +10

Gumiabroncsok: 445/65 R22.5 AEOLUS AE77

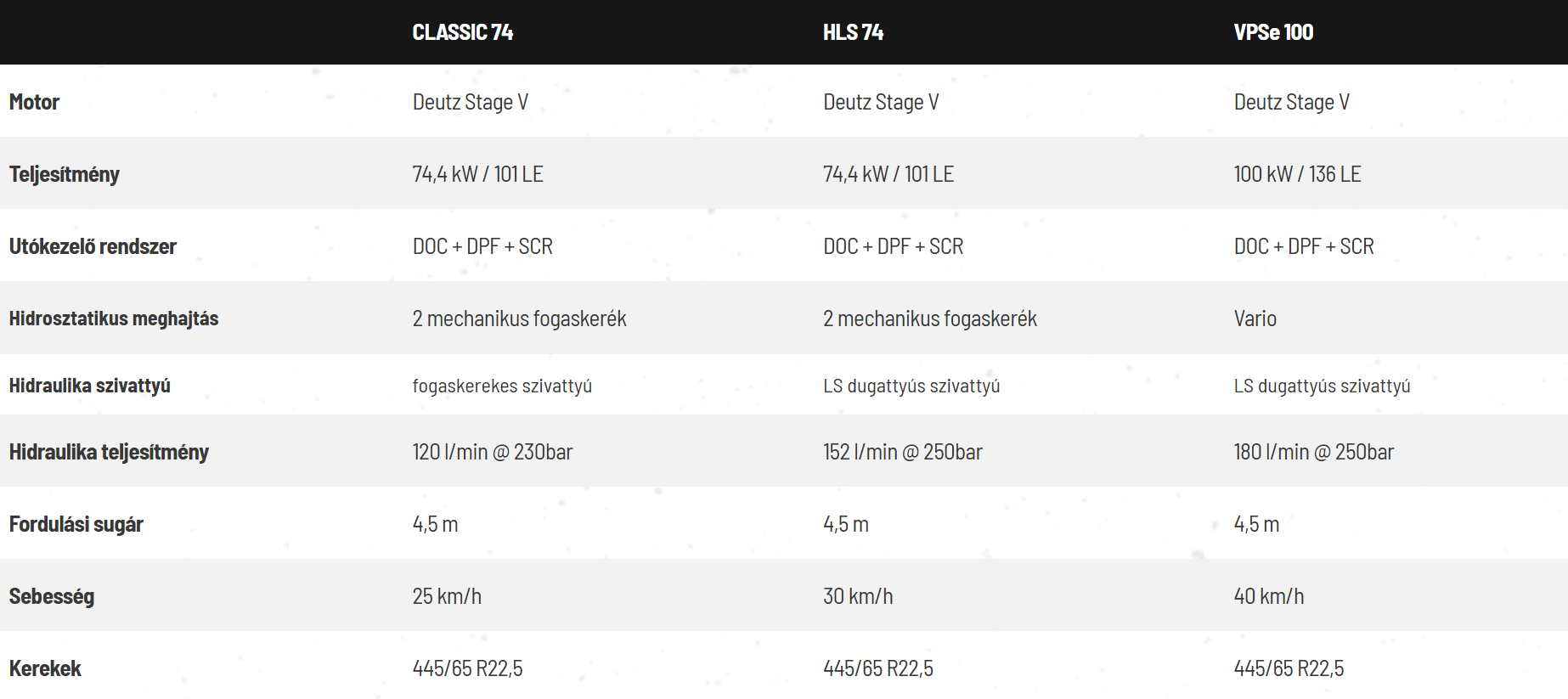

Motor és hűtés konfigurációk

Deutz 74/101 kW/LE motor: A Classic 74 és Classic 75 típusokhoz

Deutz 100/136 STAGE V kW/LE motor: A HLS 74 és VPS 100 típusokhoz

Motor hűtővíz-előmelegítő: Opcionális a Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Kipufogógáz-utókezelő rendszer (csak Stage V esetén) - DOC/DPF+SCR: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Mechanikus hűtőventilátor: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hidraulika konfigurációk

Fogaskerekes hidraulikaszivattyú: A Classic 74 és Classic 75 típusokhoz

Load Sensing (LS) axiáldugattyús szivattyú: A HLS 74 és VPS 100 típusokhoz

Hidraulika szállítási teljesítmény és nyomás (120 liter/perc / 230 bar): A Classic 74 és Classic 75 típusokhoz

Hidraulika szállítási teljesítmény és nyomás (180 liter/perc / 250 bar): A HLS 74 típushoz

Hidraulika szállítási teljesítmény és nyomás (152 liter/perc / 250 bar): A VPS 100 típushoz

Áramlásmegosztó vezértömb: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Elektro-proporcionális joystick: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Mechanikus munkaeszköz-gyorscsatlakozó: A Classic 74 és Classic 75 típusokhoz

Hidraulikus munkaeszköz-gyorscsatlakozó: A HLS 74 és VPS 100 típusokhoz

Gémcsillapítás: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Úszógém funkció: Opcionális a Classic 74, Classic 75 és HLS 74 típusokhoz

Ecofast gyorssüllyesztő szelep: A HLS 74 és VPS 100 típusokhoz

Gémemelés regeneratív szelep: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Kézi 6-utas váltószelep: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Folyamatos hidraulika-térfogatáram a gémfejen: Opcionális a Classic 74, Classic 75 és HLS 74 típusokhoz

Mászófokozat (Lassító áttétel): Opcionális a Classic 74 és Classic 75 típusokhoz

Gém elektromos csatlakozó (PEB): A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Elektronikus gémsebesség-szabályozás: Opcionális a HLS 74 típushoz

Hajtáslánc és tengelyek konfigurációk

Hidrosztatikus hajtás kétfokozatú mechanikus sebességváltóval (40 km/h): A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hidrosztatikus, fokozatmentes CVT hajtás (40 km/h): A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Első tengely 45%-os korlátozott csúszású önzáró differenciálművel: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hátsó tengely nyitott differenciálművel: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Fékrendszer konfigurációk

Olajfürdős többtárcsás üzemi fék: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Olajfürdős többtárcsás, negatív fék (SAHR) parkolófék: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Pneumatikus/hidraulikus pótkocsifék: Opcionális a Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Világítás konfigurációk

Első fényszórók: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hátsó lámpák: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Első és hátsó munkalámpák: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Gém munkalámpák: Opcionális a Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Hátsó pótkocsi-világítás csatlakozó: Opcionális a Classic 74 és Classic 75 típusokhoz

Kabin és egyéb felszerelések konfigurációk

Standard fülke: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Szélvédő védőrács: Opcionális a Classic 74, Classic 75 és HLS 74 típusokhoz

3.5 hüvelykes színes kijelző: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz

Start-Stop rendszer (IAS): Opcionális a Classic 74 és Classic 75 típusokhoz

Légkondicionáló berendezés: Opcionális a Classic 74 és Classic 75 típusokhoz

Vonófej: A Classic 74, Classic 75, HLS 74 és VPS 100 típusokhoz
