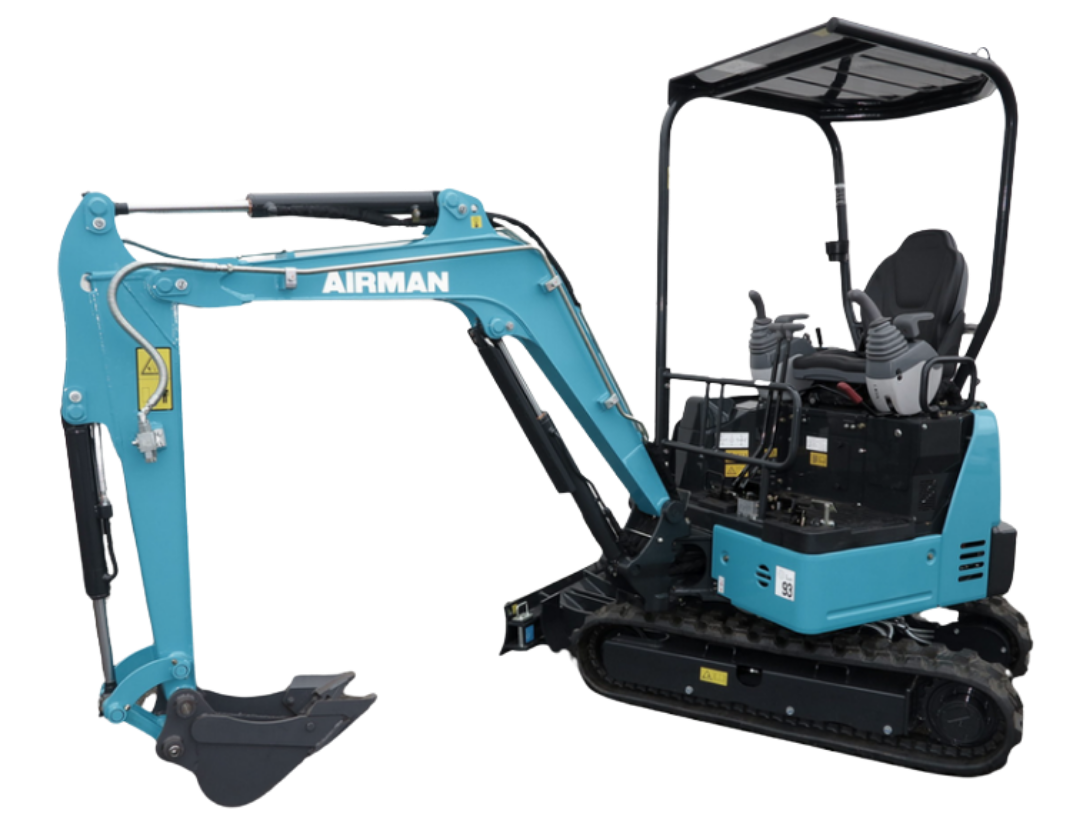

Airman AX19U mini kotrógép

Motor: Yanmar 3TNV70 11,5 kW

Hengerek száma: 3

Lökettérfogat: 0,854 cm3

Önsúly: 1 880 KG

MÉRETEK (mm-ben megadva)

Lánckerék és láncfeszítő kerék tengelytávja: 1 210

Járószerkezet hossza: 1 570

Ellensúly szabad magassága: 450

Hátsó fordulási sugár: 755

Hátsó túlnyúlás hossza: 755

Felsőrész teljes szélessége: 990

Fülke/védőtető teljes magassága: 2 380

Min. hasmagasság: 165

Nyomtáv (Behúzva / Kitolva): 750 / 1 050

Lánctalp szélessége: 230

Járószerkezet/Tolólap szélessége (Behúzva / Kitolva): 980 / 1 280

Teljes szélesség (Behúzva / Kitolva): 990 / 1 280

Teljes hossz: 3 540

Gém teljes magassága: 1 390

Lánctalp magassága: 360

Motorháztető magassága: 1 150

Vízszintes távolság a tolólapig: 1 090

Tolólap magassága: 260

MUNKATARTOMÁNYOK (mm-ben megadva)

Max. ásási kinyúlás: 3 990

Max. ásási kinyúlás talajszinten: 3 900

Max. ásási mélység: 2 390

Max. vágási magasság: 3 640

Max. ürítési magasság: 2 610

Min. ürítési magasság: 850

Min. fordulási sugár: 1 620

Max. függőleges ásási mélység (fal): 2 020

Gém első magassága min. fordulási sugárnál: 2 770

Min. vízszintes gyűjtési távolság: 1 170

Munkasugár min. fordulási sugárnál (Max. gémfordulási szög): 1 060

Tolólap aljának legmagasabb pozíciója a talaj felett: 230

Tolólap aljának legalacsonyabb pozíciója a talaj alatt: 260

Gém eltolási (offset) távolsága: 355 / 555

Max. gémfordulási szög: 70° / 50°
