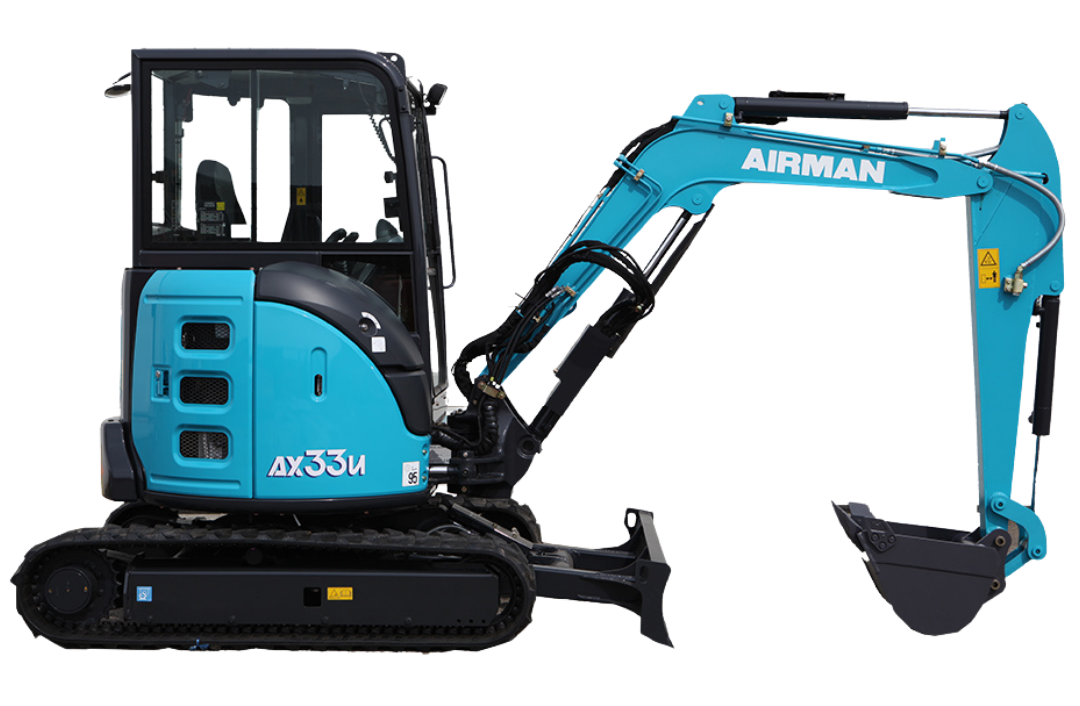

Airman AX33U mini kotrógép

Motor: Yanmar EDM-3TNV88 21,2 Kw

Hengerek száma: 3

Lökettérfogat: 1 642 cm3

Önsúly (védőtetős/zárt fülkés): 3130/3310 kg

MÉRETEK (mm-ben megadva)

Max. szállítási hossz: 4 450/4 530

Járószerkezet szélessége: 1 550

Teljes magasság: 2 480

Felsőrész szélessége: 1 550

Járószerkezet hossza: 2 110

Lánckerék és láncfeszítő kerék tengelytávja: 1 660

Nyomtáv (lánctalpak középvonala közötti távolság): 1 250

Lánctalp szélessége: 300

Min. hasmagasság: 280

Tolólap távolsága: 1 620

Tolólap magassága: 360

Tolólap szélessége: 1 550

Ellensúly szabad magassága: 550

Hátsó túlnyúlás hossza: 875

Hátsó fordulási sugár: 875

MUNKATARTOMÁNYOK (mm-ben megadva)

Max. ásási kinyúlás (védőtetős/zárt fülkés): 4 890/5 170

Max. ásási kinyúlás talajszinten (védőtetős/zárt fülkés): 4 750/5 040

Max. ásási mélység (védőtetős/zárt fülkés): 2 790/3 130

Max. függőleges ásási mélység (védőtetős/zárt fülkés): 2 330/2 530

Max. gém magasság (védőtetős/zárt fülkés): 4 620/4 420

Max. ürítési magasság (védőtetős/zárt fülkés): 3 200/3 420

Min. fordulási sugár (védőtetős/zárt fülkés): 1 970/2 150

Max. gémfordulási sugár (védőtetős/zárt fülkés): 1 580/1 820

Tolólap aljának legmagasabb pozíciója: 360

Tolólap aljának legalacsonyabb pozíciója: 320

Gém első magassága min. fordulási sugárnál védőtetős/zárt fülkés): 3 530/3 440

Gém eltolási (offset) távolsága (védőtetős/zárt fülkés): 610/610

Max. gémfordulási szög (védőtetős/zárt fülkés): 72°/62°
