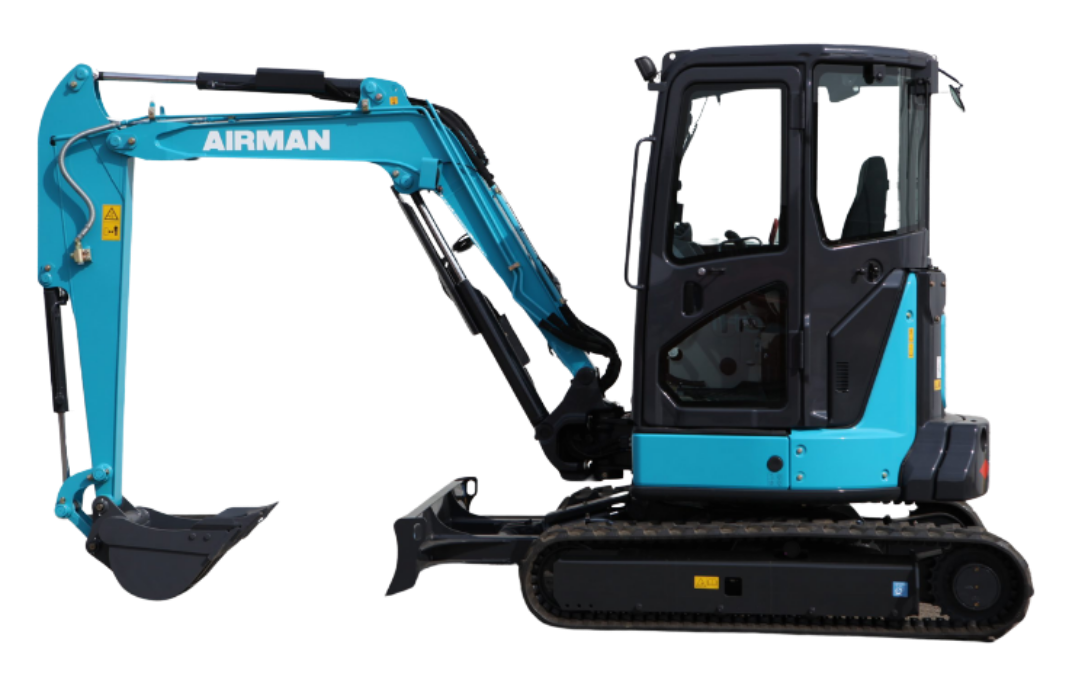

Airman AX38U mini kotrógép

Motor: Yanmar EDM-3TNV88 21,2 Kw

Hengerek száma: 3

Lökettérfogat: 1 642 cm3

Önsúly (védőtetős/zárt fülkés): 3540/3710 kg

MÉRETEK (mm-ben megadva)

Max. szállítási hossz: 4 640/4 760

Járószerkezet szélessége: 1 740

Teljes magasság: 2 480

Felsőrész szélessége: 1 550

Járószerkezet hossza: 2 110

Lánckerék és láncfeszítő kerék tengelytávja: 1 660

Nyomtáv (lánctalpak középvonala közötti távolság): 1 440

Lánctalp szélessége: 300

Min. hasmagasság: 280

Tolólap távolsága: 1 620

Tolólap magassága: 360

Tolólap szélessége: 1 740

Ellensúly szabad magassága: 550

Hátsó túlnyúlás hossza: 980

Hátsó fordulási sugár: 980

MUNKATARTOMÁNYOK (mm-ben megadva)

Max. ásási kinyúlás (védőtetős/zárt fülkés): 5 210/5 520

Max. ásási kinyúlás talajszinten (védőtetős/zárt fülkés): 5 080/5 410

Max. ásási mélység (védőtetős/zárt fülkés): 3 060/3 460

Max. függőleges ásási mélység (védőtetős/zárt fülkés): 2 580/2 780

Max. gém magasság (védőtetős/zárt fülkés): 4 870/4 700

Max. ürítési magasság (védőtetős/zárt fülkés): 3 460/3 310

Min. fordulási sugár (védőtetős/zárt fülkés): 2 080/2 300

Max. gémfordulási sugár (védőtetős/zárt fülkés): 1 670/1 910

Tolólap aljának legmagasabb pozíciója: 360

Tolólap aljának legalacsonyabb pozíciója: 400

Gém első magassága min. fordulási sugárnál védőtetős/zárt fülkés): 3 720/3 640

Gém eltolási (offset) távolsága (védőtetős/zárt fülkés): 610/610

Max. gémfordulási szög (védőtetős/zárt fülkés): 72°/62°
