Bobcat TL38.70 teleszkópos rakodó

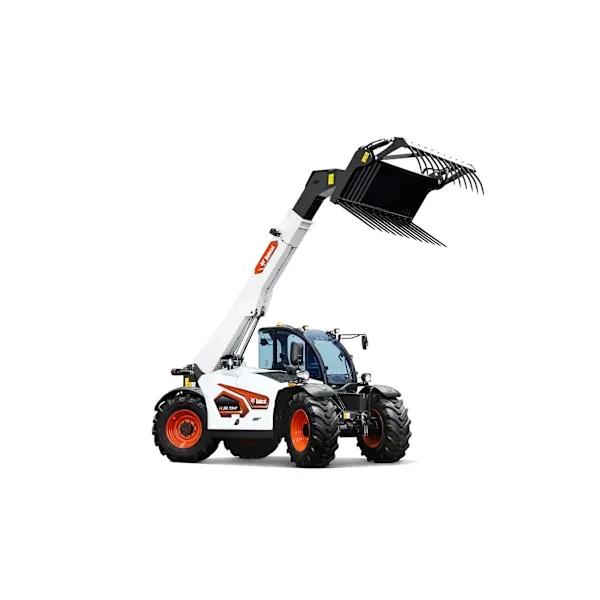

Bobcat TL38.70HF

A TL38.70HF nagy teljesítményű, teleszkópos rakodógép, amelyet elsősorban anyagmozgatási, építőipari és mezőgazdasági feladatokra terveztek. A gép 3,8 tonna névleges emelőkapacitással és közel 6,9 méteres maximális emelési magassággal rendelkezik. Maximális előrenyúlásnál az emelhető tömeg 1500 kg.

Motor és hajtás:
A 130 IV kivitelben a gépet Bobcat D34, négyhengeres, 3,4 literes dízelmotor hajtja. A motor névleges teljesítménye 97 kW (130 LE), maximális nyomatéka 500 Nm 1400 1/min fordulaton. A hajtás hidrosztatikus rendszerű, elektronikus szabályozással, kétfokozatú mechanikus sebességváltóval.

Hidraulikarendszer:
A gép Load Sensing (LS) axiáldugattyús szivattyút használ, elektromos szállításiteljesítmény-korlátozással. A szivattyú maximális teljesítménye 190 l/min, a biztonsági szelep beállítása 255 bar. Ez a nagy hidraulikus teljesítmény különösen a gyors gémmozgatás és a nagyobb hidraulikus munkaszerszámok használata szempontjából fontos.

Emelési és munkateljesítmény:

• névleges emelőkapacitás: 3800 kg
• maximális emelési magasság: 6889 mm
• kapacitás maximális emelési magasságban: 3500 kg
• maximális kinyúlás: 4002 mm
• kapacitás maximális kinyúlásnál: 1500 kg

A munkabiztonság szempontjából lényeges a terhelési diagram, amely megmutatja, hogy az adott gémkinyúlás és emelési magasság mellett mekkora tömeg emelhető. A gyári adatlap külön diagramokat tartalmaz 20 és 24 colos gumiabroncsokra.

Méretek és tömeg:
A gép üres tömege körülbelül 7440 kg. Standard 20 colos gumiabroncsokkal a szélessége 2300 mm, a teljes hossza a villáig 6074 mm, a tengelytáv 2870 mm. A standard gumiabroncs mérete 405/70-20 14PR.

Menet- és kormányrendszer:
A hidrosztatikus hajtásnak köszönhetően a gép kis sebességnél is jól szabályozható, miközben a két sebességtartomány lehetővé teszi a munkavégzéshez, illetve a haladáshoz megfelelő áttétel kiválasztását. A gyári adatok szerint a 40 km/h-s kivitel maximális sebessége 40 km/h lehet.
