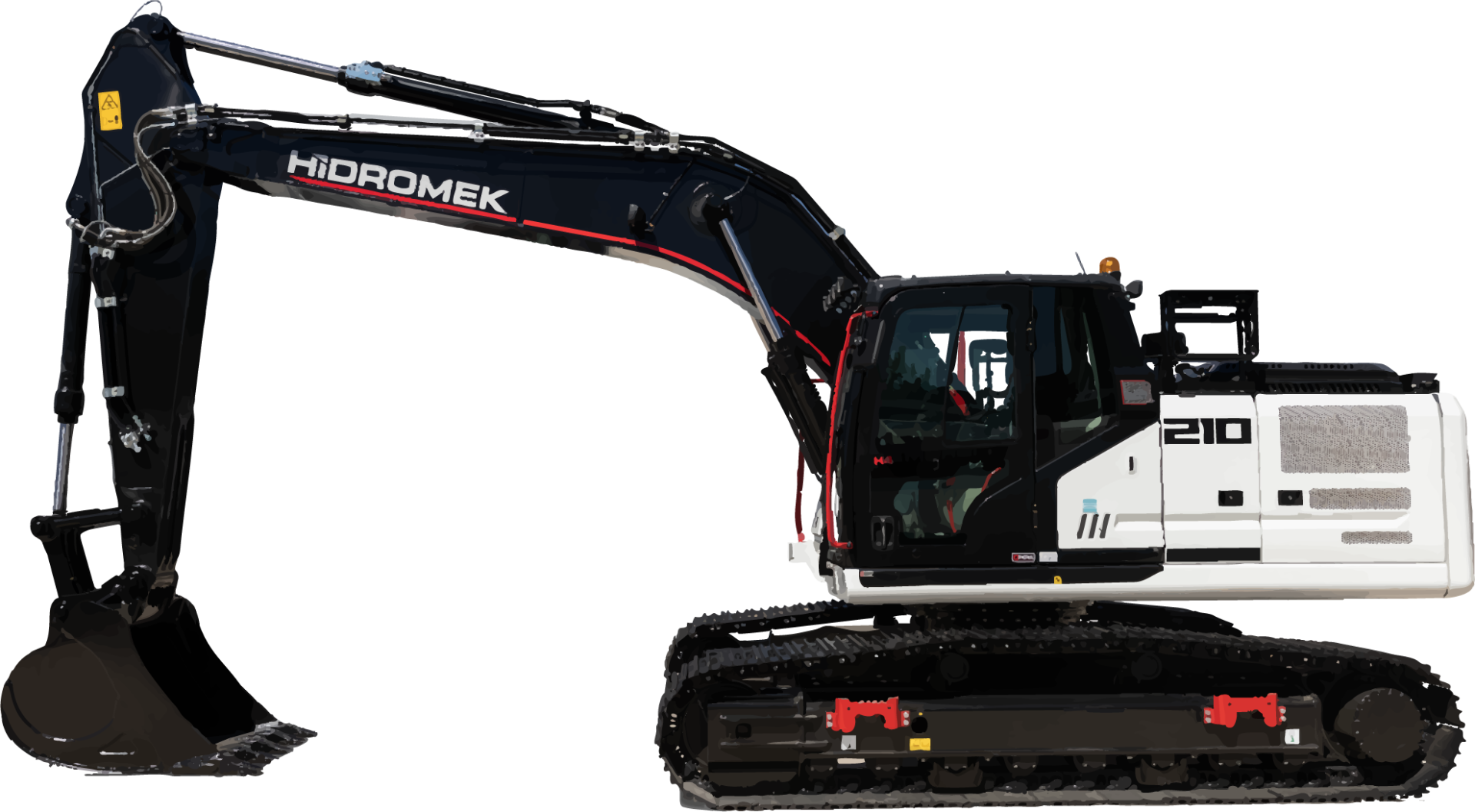

HMK 210 LC

Motor

• Modell: ISUZU-4HKTX.
• Kialakítás: Vízhűtéses, 4 ütemű, 4 hengeres, soros hengerelrendezésű, közvetlen befecskendezéses, turbófeltöltős és intercooleres, elektronikus vezérlésű dízelmotor.
• Teljesítmény: 172 LE (128 kW) @ 2000 ford./perc / SAE J1995 (Bruttó).
• Maximális nyomaték: 670 Nm @ 1600 ford./perc (Bruttó).
• Lökettérfogat: 5193 cm³.
• Furat és löket: 115 mm x 125 mm.
• Károsanyag-kibocsátási besorolás: EU Stage V.

Alsó Vázszerkezet (Alváz)

• Kialakítás: X-típusú alsó vázszerkezet, ötszögletű dobozos alvázkialakítás.
• Lánctalp papucs: Hárombordás (triple grouser), 600 mm széles.
• Papucsok száma: 2 x 49 darab.
• Alsó görgők száma: 2 x 8 darab.
• Felső görgők száma: 2 x 2 darab.
• Láncfeszítés: Hidraulikus rugós feszítőrendszer.

Fülke és Kezelői Kényelem

• Javított, körkörös kilátás a kezelő számára.
• Megnövelt belső fülketér.
• Hat darab "viscomount" fülketartó elem alkalmazása a rezgések csillapítására.
• Nagy teljesítményű klímaberendezés (A/C).
• Nagy felbontású, LED háttérvilágítású, színes LCD kijelző.
• Opera Vezérlőrendszer.
• Hűthető tárolórekesz.
• Pohártartó, könyv- és tárgytároló zsebek.
• Könnyen tisztítható, peremes (medence típusú) padlószőnyeg.
• Növelt kényelmet biztosító, sokoldalúan állítható kezelőülés.
• Ergonómiailag újratervezett fülke áthelyezett kapcsolótáblával, valamint áttervezett menetpedálokkal és joystickokkal.
• FOPS2 felső fülkevédelem (Alapfelszereltség a CE követelményeket előíró országokban).

Hajtáslánc és Fékrendszer

• Hajtás: Teljesen hidrosztatikus.
• Hajtómotorok: Axiáldugattyús kialakítás.
• Lassító áttétel: 2 fokozatú bolygómű.
• Menetsebesség (Magas fokozat): 5,7 km/h.
• Menetsebesség (Alacsony fokozat): 3,8 km/h.
• Maximális vonóerő: 21.877 kgf.
• Kapaszkodóképesség: 35° (70%).
• Rögzítőfék: Hidraulikus, többtárcsás (lamellás) típusú.
• Talajnyomás (600 mm-es papuccsal): 0,46 kgf/cm².

Hidraulika Rendszer

• Főszivattyú típusa: Két változó térfogat-kiszorítású axiáldugattyús szivattyú.
• Főszivattyú maximális szállítási teljesítménye: 2 x 221 L/perc.
• Vezérlő (Pilot) szivattyú: Fogaskerék típusú, 20 L/perc.
• Munkahengerek maximális nyomása (Szerelék): 350 kgf/cm².
• Teljesítménynövelő (Power Boost) nyomás: 370 kgf/cm².
• Menethajtás nyomása: 350 kgf/cm².
• Forgatómű nyomása: 306 kgf/cm².
• Vezérlőkör (Pilot) nyomása: 40 kgf/cm².
• Főgém munkahenger mérete: 2 x 120 x 85 x 1.300 mm.
• Kanálszár munkahenger mérete: 1 x 135 x 95 x 1.520 mm.
• Kanál munkahenger mérete: 1 x 120 x 85 x 1.060 mm.

Felsőváz Forgató Rendszer

• Forgatómotor: Axiáldugattyús motor integrált lengéscsillapító szelepekkel.
• Lassító áttétel: 2 fokozatú bolygómű.
• Forgatófék: Hidraulikus, többtárcsás (lamellás) kialakítás automatikus figyelmeztetéssel.
• Forgási sebesség: 11,9 ford./perc.

Kenési Rendszer

• A gép központi kenőrendszerrel van felszerelve, amely biztosítja az alkatrészek nehezen elérhető pontjainak (pl. gém és kanálszár) megfelelő zsírzását.

Elektromos Rendszer

• Rendszerfeszültség: 24 V.
• Akkumulátor: 2 x 12 V / 100 Ah.
• Generátor: 24 V / 50 A.
• Indítómotor: 24 V / 5,0 kW.

Feltöltési Térfogatok (Kapacitás)

• Üzemanyagtartály: 345 liter.
• Hidraulika tartály: 152 liter.
• Teljes hidraulika rendszer: 285 liter.
• Motor hűtőrendszer: 33 liter.
• Motorolaj: 19,3 liter.
• Urea (AdBlue) tartály: 35 liter.

Tömegadatok

• Szabványos gép üzemi tömege: 21.900 kg.
• (Megjegyzés: Az üzemi tömeg az ISO 6016 szabvány szerint magában foglalja a teli üzemanyagtartályt, a hidraulika- és egyéb folyadékokat, egy 75 kg-os gépkezelő súlyát, valamint az alapfelszereltségű gépet. Az opcionális felszereléseket a súlyadat nem tartalmazza.)

Opera Vezérlőrendszer Funkciók

• Könnyen használható kezelőpanel és menürendszer többnyelvű támogatással.
• Optimalizált üzemanyag-fogyasztás és megnövelt termelékenység.
• Túlmelegedést megelőző és védelmi rendszer, amely a munkafolyamat megszakítása nélkül véd.
• Karbantartási információk és figyelmeztető rendszer, valamint hibanaplózás.
• Automatikus áramtalanítás.
• Opcionális tolató- és gémnézeti kamera.
• Kiválasztható teljesítmény- és munkamódok a maximális hatékonyságért.
• Akár 27 különböző üzemóra-számláló regisztrálási lehetősége.
• Személyes kóddal védett indításgátló (lopásgátló) rendszer.
• Hidromek Smartlink (opcionális): a működési paraméterek (pl. nyomás, hőmérséklet, motorterhelés) valós idejű távfelügyelete.
• Automatikus sebességváltás a teljesítmény javítása érdekében.
• Automatikus teljesítménynövelő (Powerboost) funkció be- és kikapcsolása.
• Hidraulikus térfogatáram beállítási lehetősége az Opera képernyőn keresztül.

Munkaméretek és Ásási Paraméterek

(A gém hossza: 5,70 m)

Megjegyzés: Az alapfelszereltségű (*Standard) kanálszár mérete 2.920 mm.

Ásási Teljesítmény (Erők)

Általános Méretek
